null Cómo dibujar un pivot en CartoDruid



Cómo dibujar un pivot en CartoDruid

Una de las tareas más comunes en los trabajos de campo es la de delimitar geometrías y realizar cortes de entidades preexistentes. En el mundo de la agricultura los pívots son muy frecuentes y normalmente describen circunferencias perfectas.
Para construir o delimitar una circunferencia en CartoDruid podemos utilizar las herramientas normales de edición, insertando vértices de manera manual, o bien haciendo uso de la herramienta de ¿Corte Circular¿. A continuación pasaremos a describir como ejecutar ésta última:

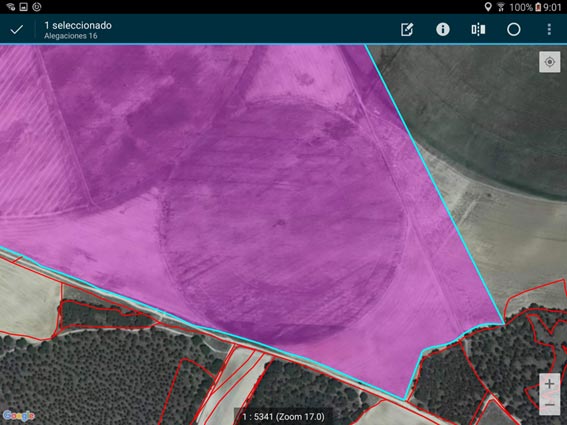

  • Seleccionamos la entidad a la cual queremos realizar un corte circular:

  • Seleccionamos la herramienta de Corte Circular

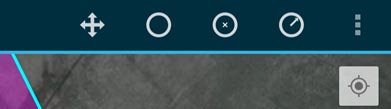

  • En ese momento se habilitan una serie de opciones para realizar la operación de corte:

Las herramientas se describen a continuación:

  •  Nos permite conmutar entre la edición y los gestos de zoom / desplazamiento.
  •  Realiza el corte circular fijando primero el centro del círculo mediante un punto y posteriormente se arrastra para delimitar el radio. Se puede comenzar en otro punto central pero perdemos el radio y debemos definirlo de nuevo.

  •  Mediante este botón definimos el centro del círculo.
  •  Con este botón indicamos el radio digitalizando un punto tangente a la circunferencia.
  • Podemos fijar primero el centro con  y a continuación el radio  con  o viceversa (en este caso el punto tangente no se marca).
Centro Radio

Una vez visualizado el círculo, si hemos digitalizado primero el centro y luego el radio, al arrastrar el dedo variará el radio del círculo respecto al centro inmóvil. Si por el contrario hemos digitalizado el radio y luego el centro, al arrastrar el dedo variará el radio respecto al centro manteniendo el punto tangente inmóvil.

  •  Otras opciones:

  1. Círculo con dos dedos: Al tocar con dos dedos la pantalla, coloca a la vez el centro y el punto tangente que define el radio. Si desplazamos los dedos y variamos la distancia entre ellos variará el punto central y el radio del círculo. Una vez fijado el círculo es posible variarlo mediante  o .
  2. Centro en la ubicación actual: Fija el centro del círculo en la ubicación GPS actual y arrastrando podemos definir el radio de la geometría que se construirá.
  3. Radio en la ubicación actual: Fija el punto tangente a la circunferencia en la ubicación GPS actual y arrastrando podemos definir el centro de la geometría que se construirá.
  4. Vista anterior y Vista siguiente: Cambia a los zoom que hemos realizado al utilizar el botón  .
  5. Cancelar operación: Para dejar de editar con la herramienta de Corte Circular.
  •  Finaliza las operaciones de edición para confirmar el círculo construido (parte izquierda de la pantalla).
