Herramientas GPS en CartoDruid
Las herramientas edición de CartoDruid son muy amplias y permiten recoger datos de forma simple. En el presente artículo vamos a mostrar como nos puede ayudar el GPS integrado en el dispositivo móvil para poder crear nuevos elementos de la cartografía.
Este tipo de herramientas nos van a servir para recoger datos por ejemplo haciendo el recorrido alrededor de una zona que queremos dibujar o recogiendo un punto de la geometría bien conocido a través del dato del GPS. A continuación vamos a presentar dos casos que son complementarios ya que las herramientas de recogida de puntos GPS se pueden intercalar tanto entre sí como el dibujado a mano aunque en este caso los vamos a ver como diferentes casos de uso.
Como crear un elemento como un recorrido GPS
Esta herramienta va a funcionar tanto para trabajar con capas poligonales como lineales, la diferencia estriba simplemente en que en el caso poligonal en todo momento la linea de dibujo estará cerrada. En el ejemplo vamos a realizar la recogida de datos poligonal.
Seleccionamos la capa sobre la que queremos recoger los datos y realizamos una de estas dos acciones. Pulsar sobre el botón de añadir geometría en el lado derecho de la pantalla o dejamos pulsado sobre el mapa hasta que aparezca el menú de tipo de geometría a crear.

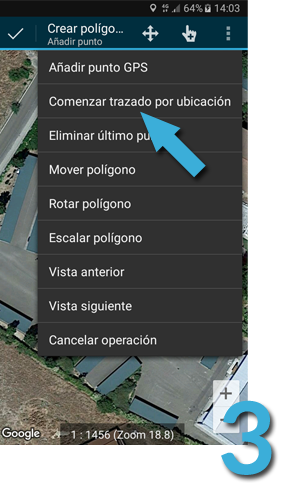

Una vez estamos en la posición en la que queremos comenzar a recoger el recorrido seleccionamos la opción de menú «Comenzar trazado por ubicación». Mediante esta acción le decimos a CartoDruid que empiece a añadir nuevas posiciones a la geometría que estamos creando.
Una vez hemos comenzado el trazado ya podemos movernos para que la aplicacion vaya recogiendo el recorrido y creando por tanto la geometría asociada al mismo.
El recorrido lo podemos pausar y reiniciar en cualquier momento ya que la opción de menú «Comenzar trazado por ubicación» cuando la pulsamos y estamos recogiendo datos se convierte en «Detener trazado por ubicación».
Para finalizar como cualquier otra edición solo tenemos que aceptar la geometría para generar el elemento de la capa correspondiente.
Añadir punto GPS
En algunos casos no queremos recoger un recorrido GPS sino solamente puntos específicos y bien localizados. Por ejemplo si tenemos una parcela de aspecto rectangular, no parece la mejor forma de delimitar la misma con un recorrido sino recoger las esquinas de la misma.
CartoDruid dispone de una herramienta que nos permite recoger un solo punto y añadirlo a la geometría que se está creando. La herramienta, se encuentra en el menú y aparece cuando estamos en edición, se denomina «Añadir punto GPS».
Configuración de la recogida de datos GPS
CartoDruid permite determinar la densidad de los vértices recogidos así como el umbral de error permitido en la lectura GPS para que esta se convierta en un vértice de la geometría. Los parámetros a modificar se encuentran en el menú de ajustes de la aplicacion, en el submenú «Mapa»
Precisión Mínima ¿ Se define en metros y es la precisión mínima que debe de tener la posición GPS que lee CartoDruid en ese momento para añadirlo como un vértice a la geometría de trabajo.
Distancia mínima entre puntos ¿ Este parámetro también definido en metros, se utiliza para que la geometría no quede demasiado densa y el recorrido sea limpio. Lo de determina es que no se recoge un nuevo vértice si la posición está a una distancia menor de la indicada en el parámetro.
